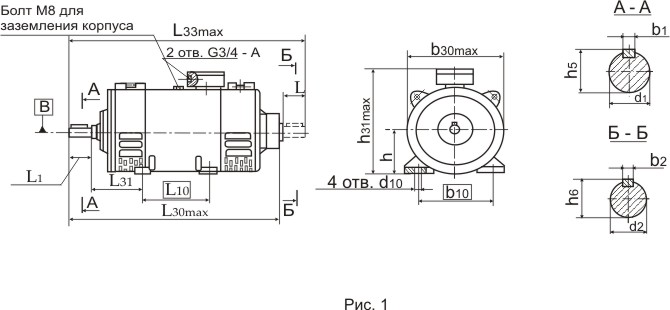

Габаритные, установочные и присоединительные размеры машин типа 4ПНМ (4ПНМС) габаритов 112-180




                                     Таблица к рис. 1
Тип Размеры, мм
l l1 l10 l30мax l31 l33max b1 b2 b10 b30max d1 d2 d10 h h5 h6 h31max Масса, кг
4ПНМ112МО4 40 50 159 483 121 _ 8 6 190 238 24 18 12 112 27 20,5 277 43
4ПНМ112LО4 528 52
4ПНМ112МО4 _ 521 43,5
4ПНМ112LО4 566 52,5
4ПНМС112LО4 528 _ 52
4ПНМ132МО4 60 80 178 620 149 _ 10 8 216 280 32 28 132 35 31 360 83
4ПНМ132LO4 203 665 96
4ПНМ132МО4 178 _ 679 83
4ПНМ132LO4 203 724 96
4ПНМС132МО4 178 620 _ 83
4ПНМС132LО4 203 665 96
4ПНМ160МО4 80 80 210 657 149 _ 10 10 254 336 38 38 15 160 41 41 396 122,5
4ПНМ160LО4 254 707 146,5
4ПНМ160МО4 210
733 123,5
4ПНМ160LО4 254 783 147,5
4ПНМС160LО4 210 657 _ 122,5
4ПНМС160LО4 254 707 146,5
4ПНМ180МО4 80 110 241 798 190 _ 12 279 368 42 38 180 45 431 179,5
4ПНМ180LО4 279 838 206,5
4ПНМ180МО4 241 _ 874 180,8
4ПНМ180LО4 279 914 207,8
4ПНМС180МО4 241 798 _ 179,5
4ПНМС180LО4 279 838 206,5
