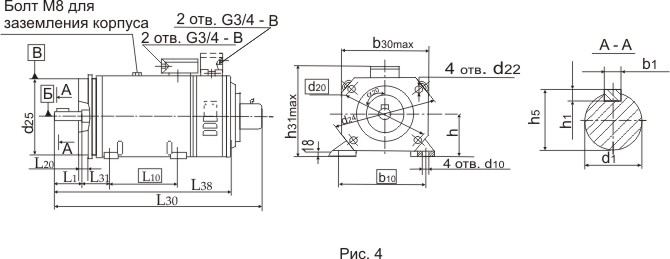

Габаритные, установочные и присоединительные размеры машин типа 4ПБМ габаритов 112-180 (2)




Тип Размеры, мм
l1 l10 l20 l30мax l31 l38 b1 b10 b30max d1 d10 d20 d22 d24 d25 h h1 h5 h31 α20 Масса, кг
4ПБМ112МО4 50 159 4 455 70 360 8 190 220 24 12 215 15 250 180 112 7 27 277 45° 43,5
4ПБМ112LО4 178 500 405 52,5
4ПБМ122МГО4 159 497 360 44,5
4ПБМ112LГО4 178 542 405 53,5
4ПБМ132МО4 80 178 569 89 454 10 216 259 32 265 300 230 132 8 35 360 78,3
4ПБМ132LО4 203 617 502 91,8
4ПБМ132МГО4 178 611 454 79,3
4ПБМ132LГО4 203 659 502 92,8
4ПБМ160МО4 210 5 622 108 492 254 315 38 15 300 19 350 250 160 41 396 132
4ПБМ160LО4 254 672 542 154
4ПБМ160МГО4 210 664 498 133
4ПБМ160LГО4 254 714 548 155
4ПБМ180МО4 110 241 721 121 565 12 279 351 42 350 400 300 180 45 431 180,5
4ПБМ180LО4 279 761 605 205,5
4ПБМ180МГО4 241 763 565 181,5
4ПБМ180LГО4 279 803 605 206,5
