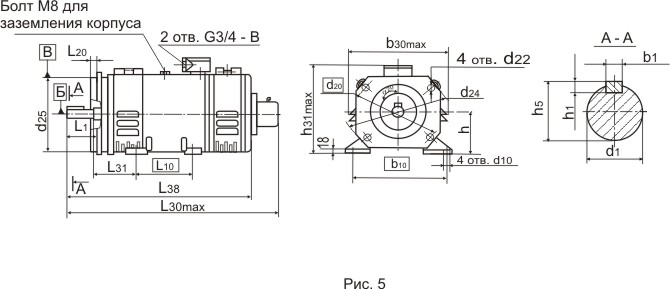

Габаритные, установочные и присоединительные размеры машин типа 4ПНМ габаритов 112-180 (2)




Тип Размеры, мм
l1 l10 l20 l30мax l31 l38 b1 b10 b30max d1 d10 d20 d22 d24 d25 h h1 h5 h31 α20 Масса, кг
4ПНМ112МО4 50 159 4 483 121 349 8 190 238 24 12 215 15 250 180 112 7 27 277 45° 35,5
4ПНМ112LО4 528 394 47,6
4ПНМ122МГО4 525 349 39,6
4ПНМ112LГО4 570 394 51,6
4ПНМ132МО4 80 178 620 149 505 10 216 280 32 265 300 230 132 8 35 360 89,2
4ПНМ132LО4 203 665 550 102,2
4ПНМ132МГО4 178 662 505 90,2
4ПНМ132LГО4 203 707 550 103,2
4ПНМ160МО4 210 5 657 535 254 337 38 15 300 19 350 250 160 41 396 124,5
4ПНМ160LО4 254 707 585 148,5
4ПНМ160МГО4 210 699 535 125,5
4ПНМ160LГО4 254 749 585 149,5
4ПНМ180МО4 110 241 798 190 643 12 279 368 42 350 400 300 180 45 431 178,5
4ПНМ180LО4 279 838 683 205,5
4ПНМ180МГО4 241 840 643 179,5
4ПНМ180LГО4 279 880 683 206,5
